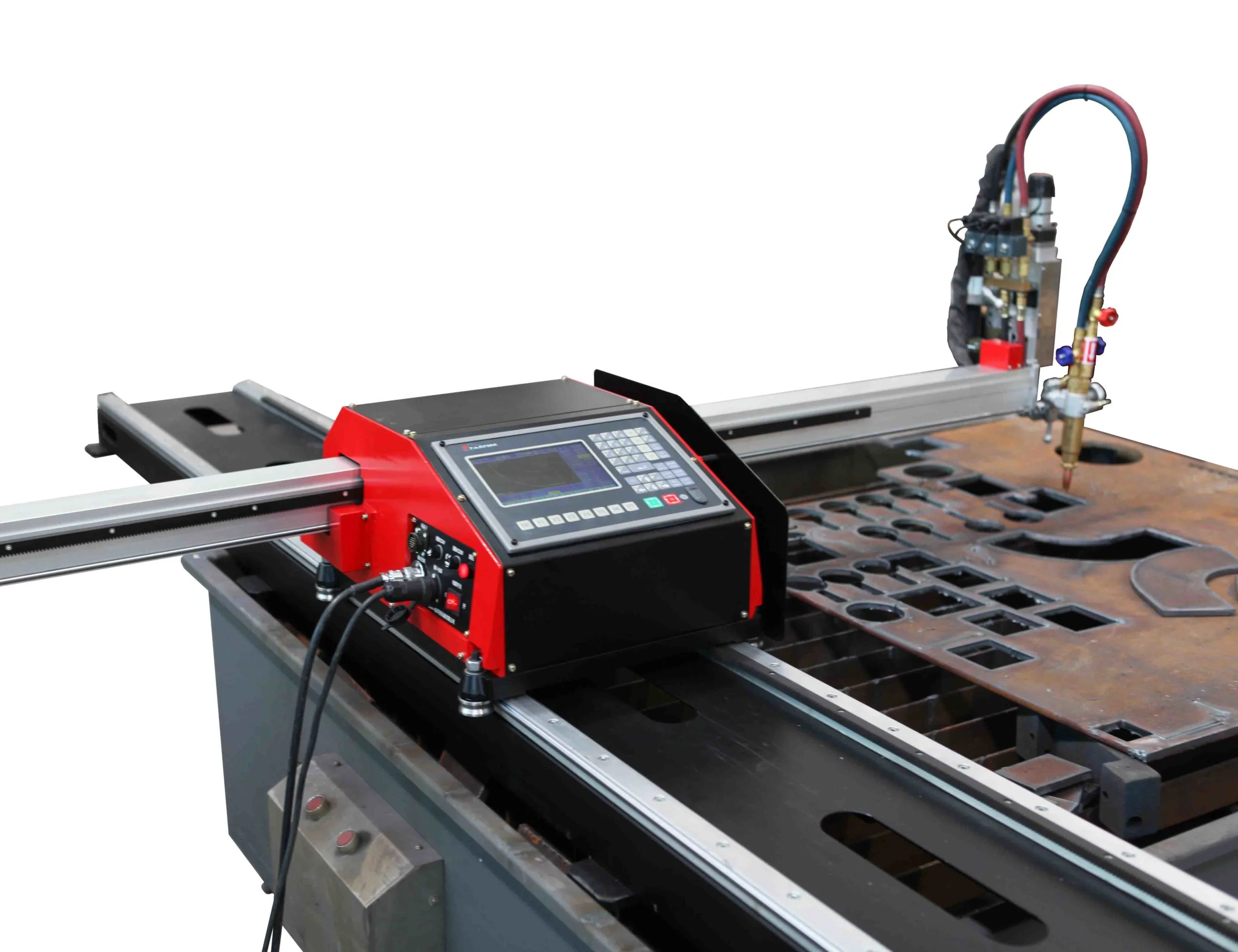

Консольная машина Huawei HNC-1500W + источник XCUT200

Описание

Комплект плазменной и газокислородной резки, состоящий из консольной машины HNC-1500W и источника XCUT-200, используется для координатного раскроя металлических листов на небольших производствах и в мастерских. Подходит для резки металлических материалов из низкоуглеродистой и легированной стали и цветных металлов.

Все машины серии HNC оснащены электронным датчиком контроля высоты горелки THC (Torch Height Control). Он позволяет регулировать высоту плазменного резака в зависимости от установленного напряжения на дуге. Тем самым компенсируя неровности листа.

В комплект поставки входит лицензионное ПО FastCAM, состоящее из модулей:

• FastCAM — подготовка чертежа,
• FastNEST — модуль оптимального раскроя,
• FastPLOT — модуль контроля раскроя.

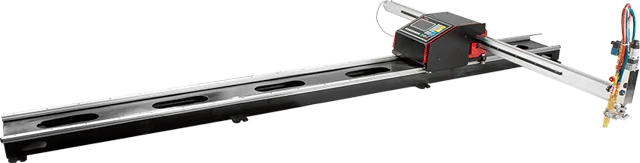

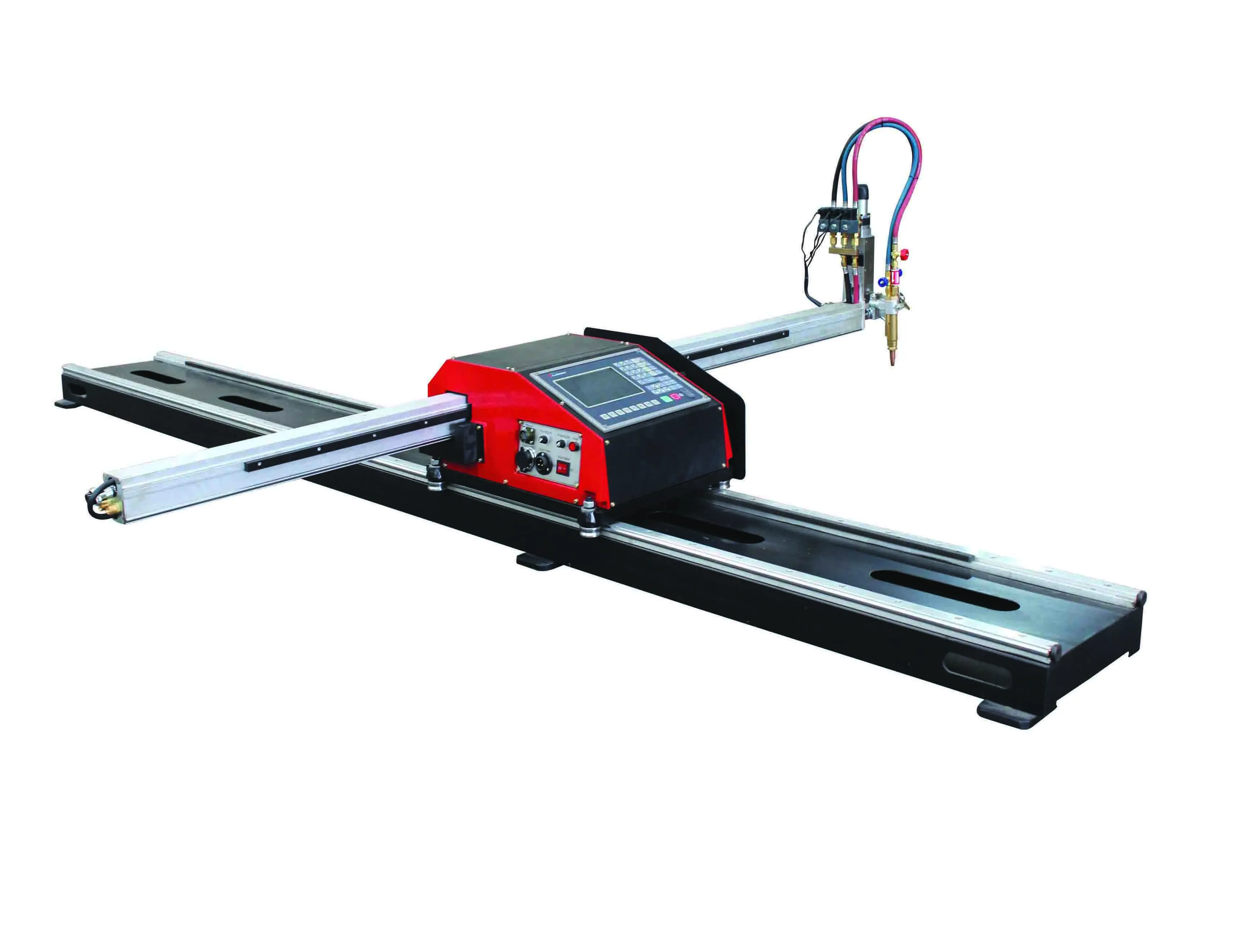

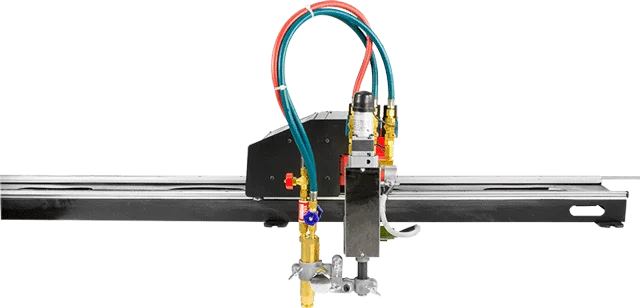

Консольная машина состоит из направляющего рельса, контрольно-исполнительного блока и консоли с режущим устройством. В качестве режущего устройства может использоваться газокислородный резак с системой автоматического зажигания или плазматрон.

Для достижения максимальной эффективности обработки в комплект входит источник плазменной резки XCUT.
Источник плазменной резки XCUT 200 HD использует инверторную технологию IGBT, которая имеет высокую надежность, эффективность и легкий вес. Гарантирует стабильную подачу тока при долгой работе машины без остановки даже максимальных мощностях. Благодаря наличию функций предустановленного тока и бесступенчатой регулировки скорости, машина подходит для резки заготовок любой толщины. Для тонких листов используется низкий ток, для толстых – высокий ток, что обеспечивает высокое качество реза и экономию энергии.

Преимущества

• • Компактность и небольшой вес.
  • Усиленный рельс и дополнительные упоры для более точного позиционирования и реза.
  • Интуитивно понятный графический интерфейс.
  • Рабочая зона размерами от 1500×2000 мм до 1500×6000 мм.
  • Возможность установки газокислородного или плазменного резака.
  • Высокая производительность при выполнении большого количества однотипных задач.
  • В комплекте с ЧПУ входит современное программное обеспечение для раскроя, что экономит ваше время и деньги.
  • Возможность программирования машины вручную или путем загрузки чертежей в память системы ЧПУ.
  • Синхронизация системы управления машины с САПР Autocad, Solidworks, и т.п.
  • Поддержка импорта чертежей в формате .DXR
  • Отсутствие необходимости специальной подготовки рабочего места.
  • Установка машины в помещениях с ограниченным свободным пространством.
  • В стандартный комплект входит программное обеспечение FastCam, позволяющее в короткий срок отрисовать чертеж с последующей интеграцией в интерфейс машины.
  • Для оптимального контроля высоты горелки в автоматическом режиме предусмотрен модуль THC.
  • Функции защит от перегрузки, пониженного напряжения и сдвига фаз.

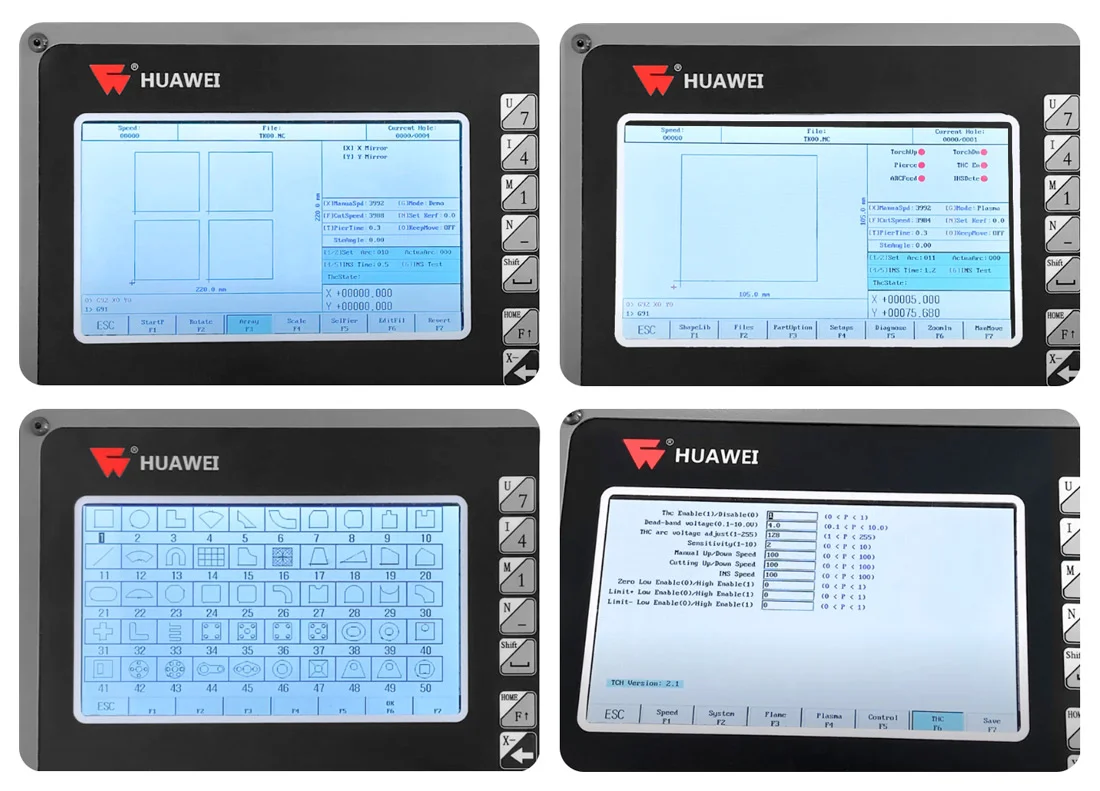

Интерфейс настроек

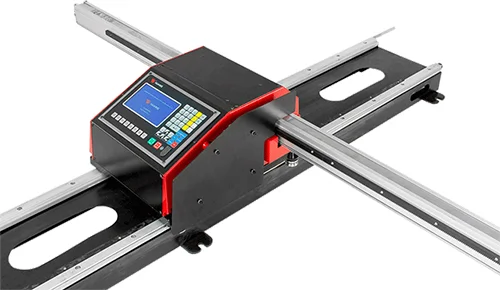

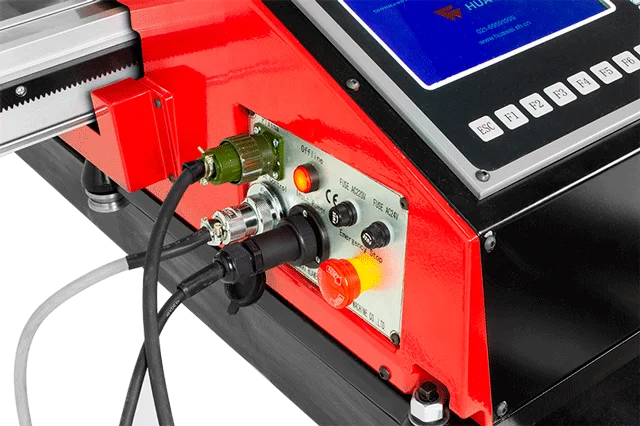

Контрольно-исполнительный блок

• USB-разъём.
• Блок питания.
• Система управления машиной, выполненная на базе мультипроцессорной платы.
• Движущая система, состоящая из серводвигателей, системы двигателей продольного перемещения двигателей консоли.
• Панель управления, оснащенная ЖК дисплеем.
• Блок подключения внешних устройств, таких как источник питания плазматрона, ноутбук, планшет, Bluetooth-приемник и т.п.

Консоль обеспечивает удержание режущего устройства и его поперечное перемещение. Консоль проходит через корпус контрольно-исполнительного блока и перемещается с помощью двигателей. Режущее устройство неподвижно фиксируется на краю свободного плеча консоли, перемещение осуществляется за счет выдвижения или втягивания консоли.

Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения.

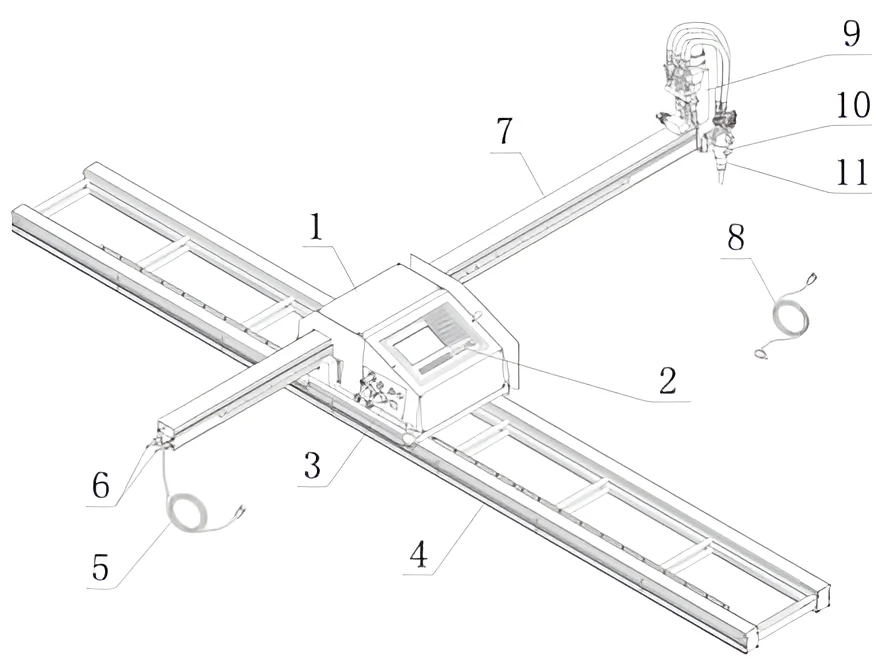

Комплектующие станка

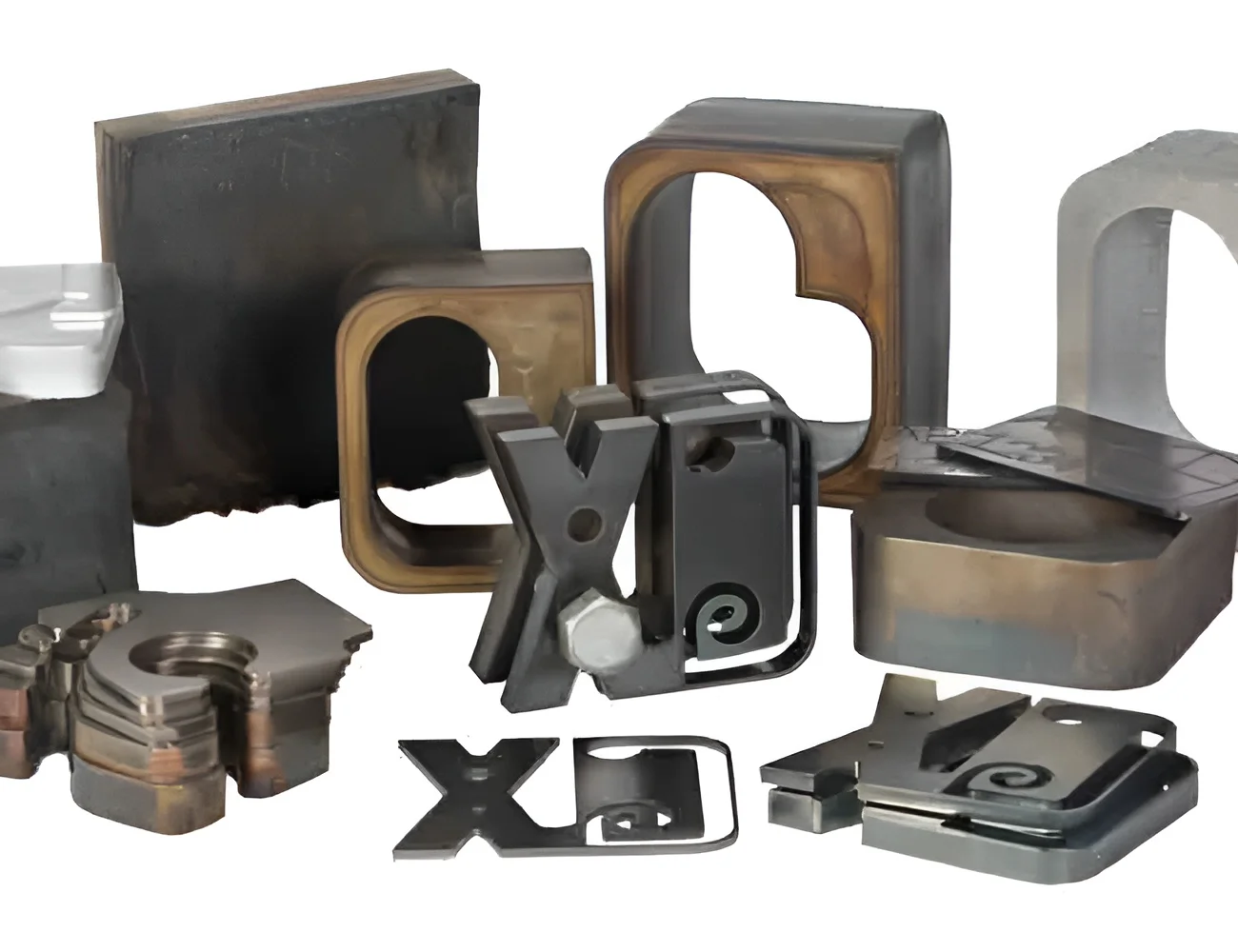

Образцы резки
