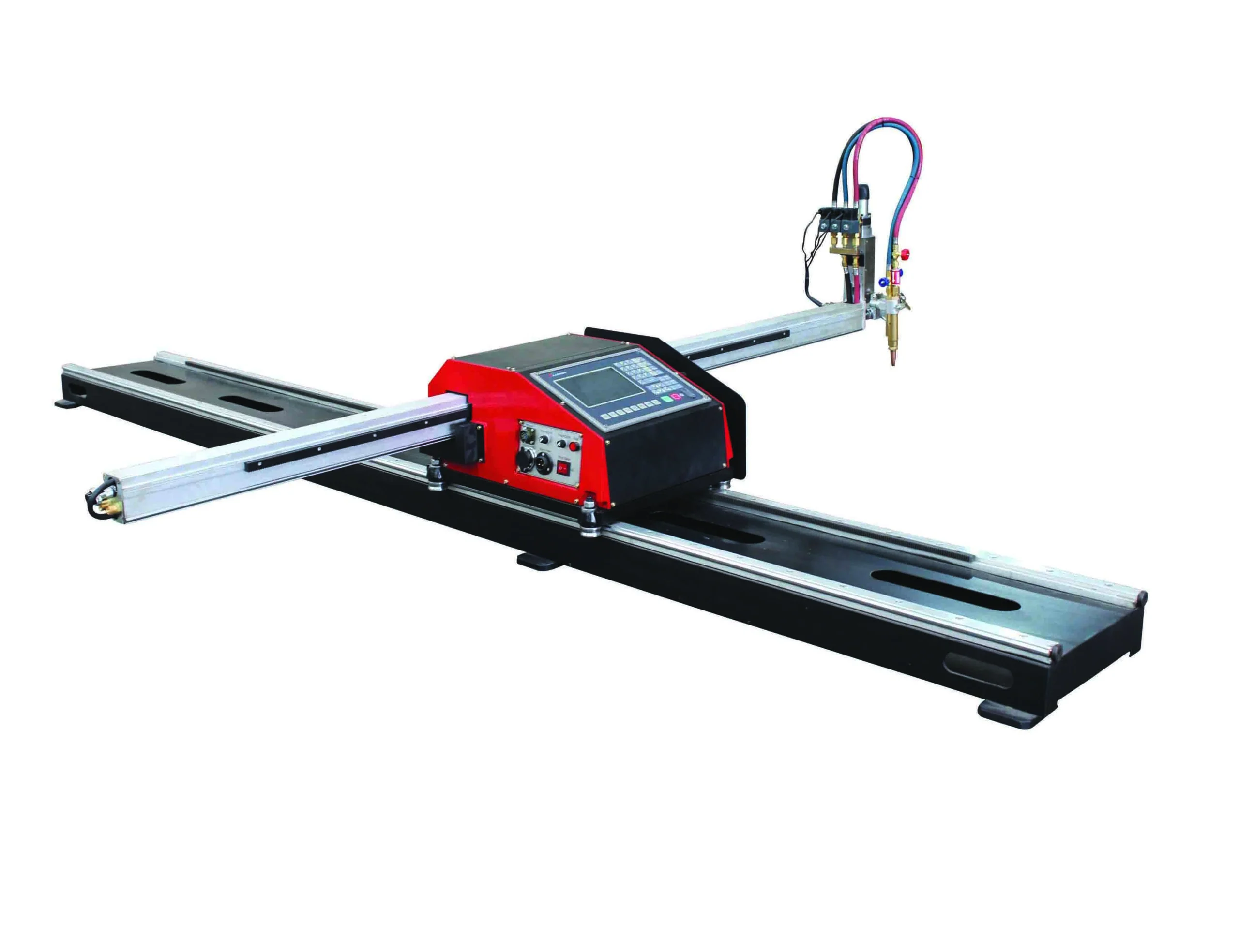

Консольная машина термической резки Huawei HNC-1500W

Описание

Портативная машина HNC-1500W предназначена для газокислородной и плазменной резки, используется для координатного раскроя металлических листов на небольших производствах и в мастерских.

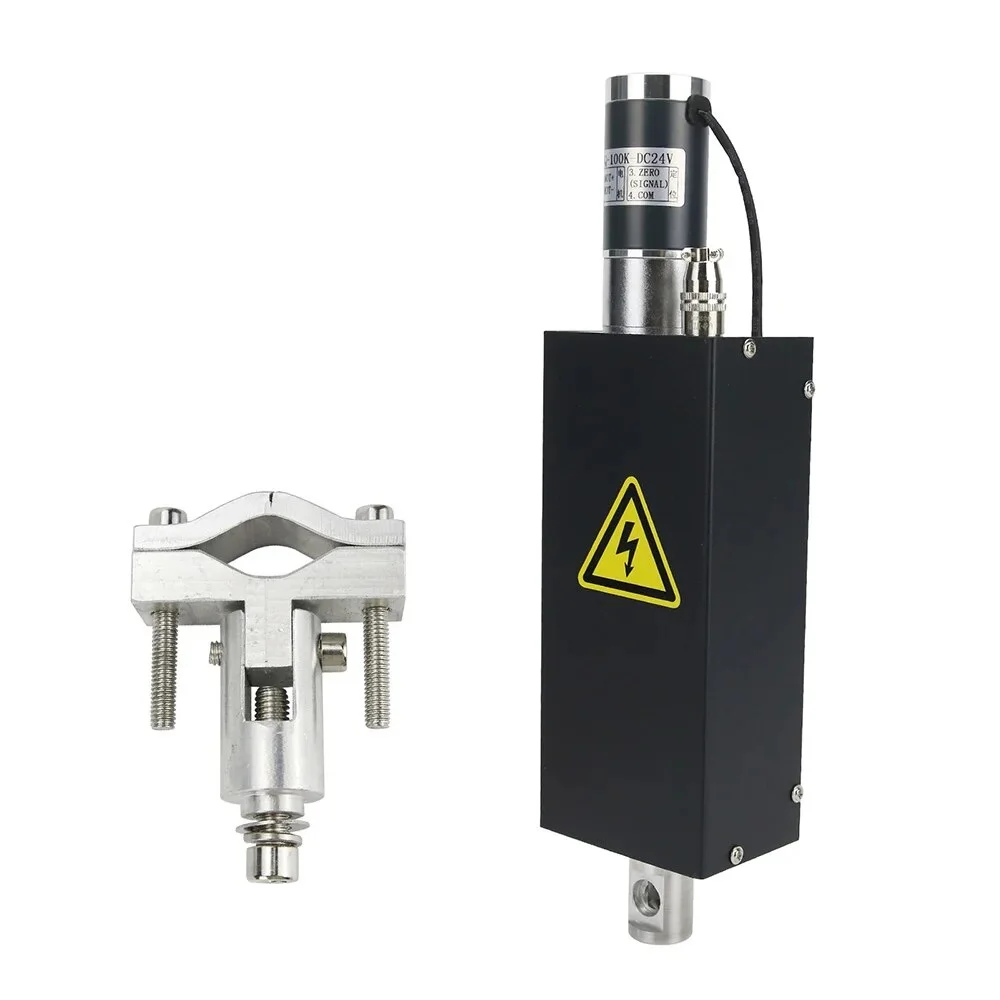

Все машины серии HNC оснащены электронным датчиком контроля высоты горелки THC (Torch Height Control). Он позволяет регулировать высоту плазменного резака в зависимости от установленного напряжения на дуге. Тем самым компенсируя неровности листа.

В комплект поставки входит лицензионное ПО FastCAM, состоящее из модулей:

• FastCAM — подготовка чертежа,
• FastNEST — модуль оптимального раскроя,
• FastPLOT — модуль контроля раскроя.

Консольная машина состоит из направляющего рельса, контрольно-исполнительного блока и консоли с режущим устройством. В качестве режущего устройства может использоваться газокислородный резак с системой автоматического зажигания или плазматрон.

Для достижения максимальной эффективности плазменной резки рекомендуем использовать источники плазменной резки XCUT.

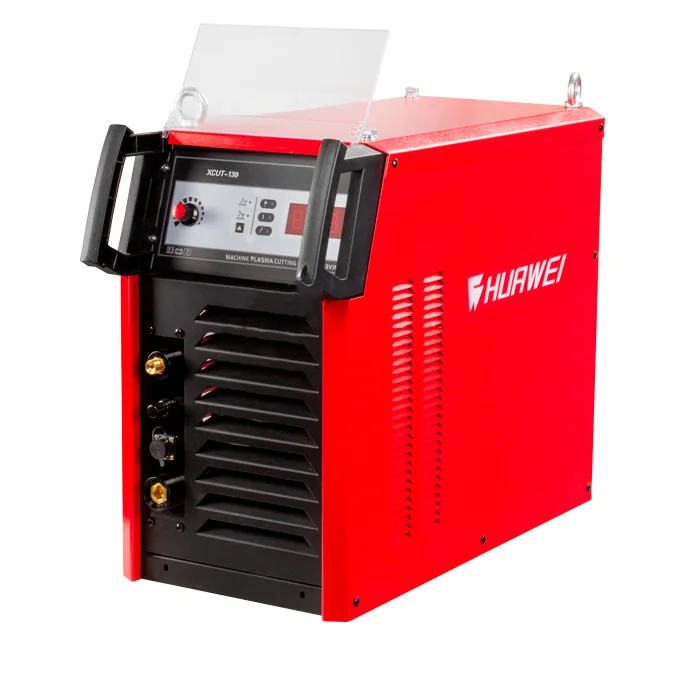

XCUT-130
до 20 мм

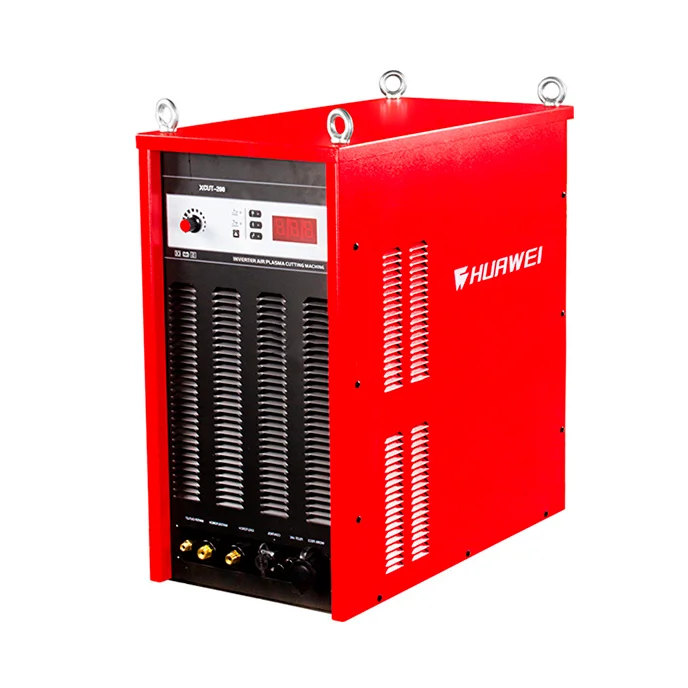

XCUT-200
до 30 мм

Преимущества

• Компактность и небольшой вес.
• Усиленный рельс и дополнительные упоры для более точного позиционирования и реза.
• Интуитивно понятный графический интерфейс.
• Рабочая зона размерами от 1500×2000 мм до 1500×6000 мм.
• Возможность установки газокислородного или плазменного резака.
• Высокая производительность при выполнении большого количества однотипных задач.
• В комплекте с ЧПУ входит современное программное обеспечение для раскроя, что экономит ваше время и деньги.
• Возможность программирования машины вручную или путем загрузки чертежей в память системы ЧПУ.
• Синхронизация системы управления машины с САПР Autocad, Solidworks, и т.п.
• Поддержка импорта чертежей в формате .DXR
• Отсутствие необходимости специальной подготовки рабочего места.
• Установка машины в помещениях с ограниченным свободным пространством.
• В стандартный комплект входит программное обеспечение FastCam, позволяющее в короткий срок отрисовать чертеж с последующей интеграцией в интерфейс машины.
• Для оптимального контроля высоты горелки в автоматическом режиме предусмотрен модуль THC.

Интерфейс настроек

Контрольно-исполнительный блок

• USB-разъём.
• Блок питания.
• Система управления машиной, выполненная на базе мультипроцессорной платы.
• Движущая система, состоящая из серводвигателей, системы двигателей продольного перемещения двигателей консоли.
• Панель управления, оснащенная ЖК дисплеем.
• Блок подключения внешних устройств, таких как источник питания плазматрона, ноутбук, планшет, Bluetooth-приемник и т.п.

Консоль обеспечивает удержание режущего устройства и его поперечное перемещение. Консоль проходит через корпус контрольно-исполнительного блока и перемещается с помощью двигателей. Режущее устройство неподвижно фиксируется на краю свободного плеча консоли, перемещение осуществляется за счет выдвижения или втягивания консоли.

Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения.

Комплектующие станка

Образцы резки
