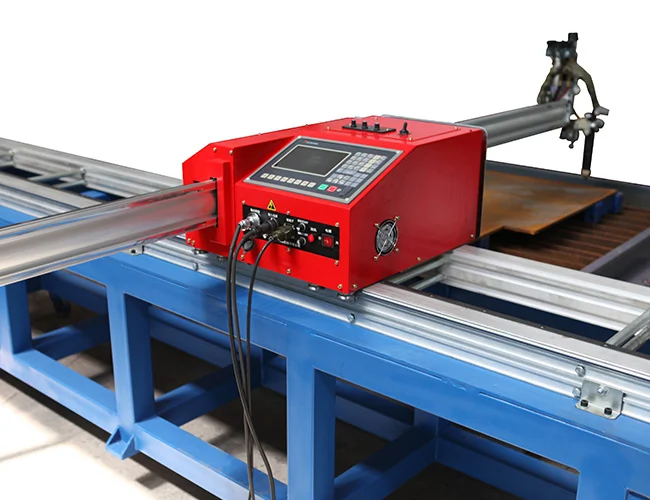

Консольная машина термической резки Huawei HNC-1800W

Описание

Портативная машина HNC-1800W предназначена для газокислородной и плазменной резки, используется для координатного раскроя металлических листов на небольших производствах и в мастерских.

Состоит из направляющего рельса, контрольно-исполнительного блока и консоли с режущим устройством. В качестве режущего устройства может использоваться газокислородный резак с системой автоматического зажигания или плазматрон.

Преимущества

• Компактность и небольшой вес.
• Интуитивно понятный графический интерфейс.
• Усиленный рельс и дополнительные упоры для более точного позиционирования и реза.
• Рабочая зона размерами от 1800×3000 мм до 1800×6000 мм.
• Возможность установки газокислородного или плазменного резака.
• Высокая производительность при выполнении большого количества однотипных задач.
• Возможность программирования машины вручную или путем загрузки чертежей в память системы ЧПУ.
• Синхронизация системы управления машины с САПР Autocad, Solidworks, и т.п.
• Отсутствие необходимости специальной подготовки рабочего места.
• Установка машины в помещениях с ограниченным свободным пространством.

Контрольно-исполнительный блок

• USB-разъём.
• Блок питания.
• Система управления машиной, выполненная на базе мультипроцессорной платы.
• Движущая система, состоящая из серводвигателей, системы двигателей продольного перемещения и двигателей консоли.
• Панель управления, оснащенная ЖК дисплеем.
• Блок подключения внешних устройств, таких как источник питания плазматрона, ноутбук, планшет, Bluetooth-приемник и т.п.

Консоль обеспечивает удержание режущего устройства и его поперечное перемещение. Консоль проходит через корпус контрольно-исполнительного блока и перемещается с помощью двигателей. Режущее устройство неподвижно фиксируется на краю свободного плеча консоли, а перемещение осуществляется за счет выдвижения или втягивания консоли.

Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения и передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения.

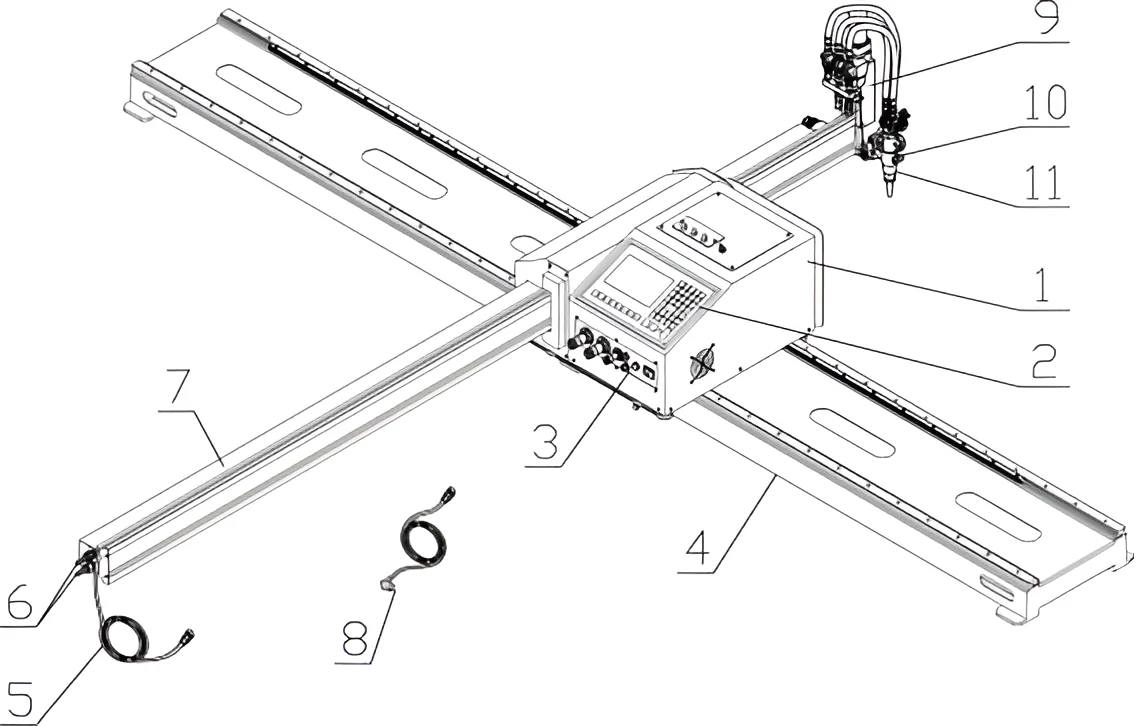

Комплектующие станка

1. Главный двигатель
2. Система управления ЧПУ
3. Блок панели управления
4. Продольная направляющая
5. Сеть подъемного двигателя
6. Точка подачи газа
7. Поперечная направляющая
8. Кабель питания
9. Блок подъемного устройства
10. Узел крепления режущей головки
11. Крепление резака
