Описание
Станок серии PNC предназначен для резки труб, круглых и прямоугольных отверстий. Машина перемещается по сдвоенной цепи и нет необходимости использовать дополнительные направляющие. Привод машины обеспечивается за счет блока управления с ЧПУ и шаговыми двигателями.
Преимущества
- Поперечная резка труб.
- Резка труб под углом, за счет наклона держателя резака.
- Вырезка отверстий со смещением по оси в трубах диаметром до 1200 мм.
- Резка труб для седловых соединений под двойной стык.
- Быстрое и надежное крепление станка на трубе.

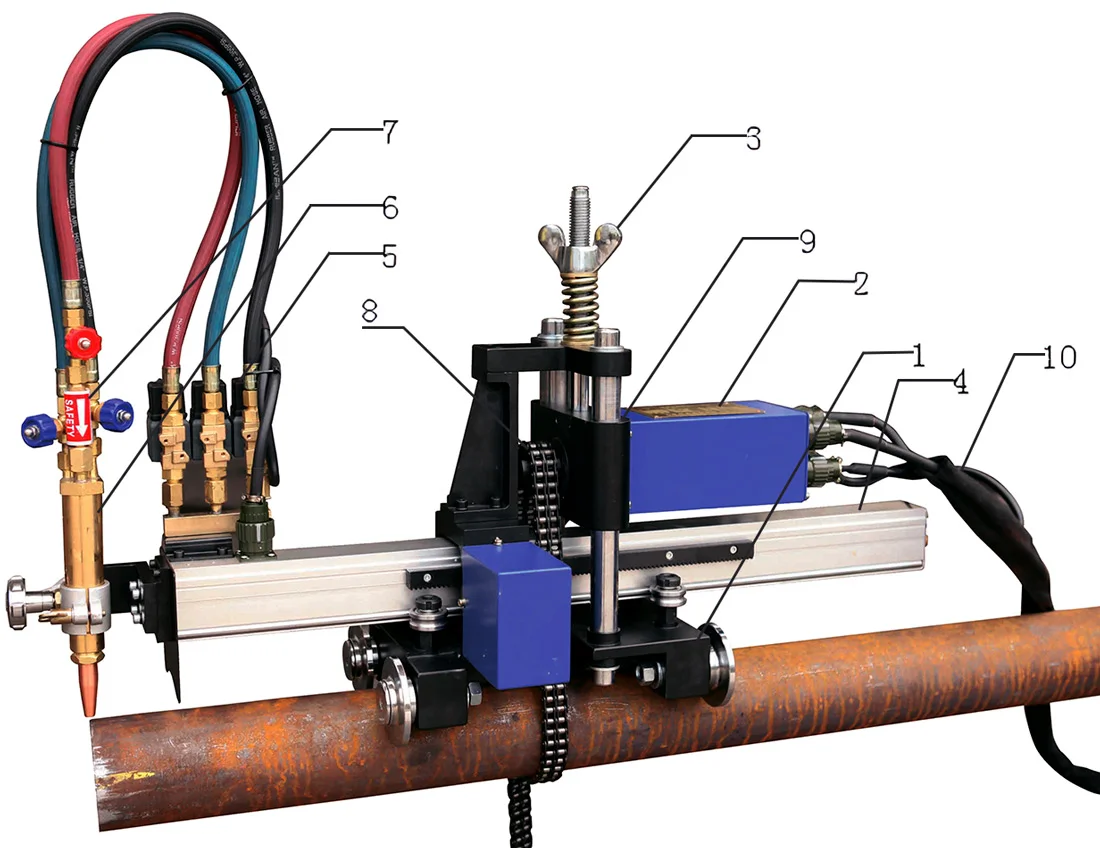

Устройство станка
- Корпус.
- Электрический ящик.
- Крепежный винт.
- Опора.
- Магнитный клапан.
- Режущий факел.
- Обратный эффект.

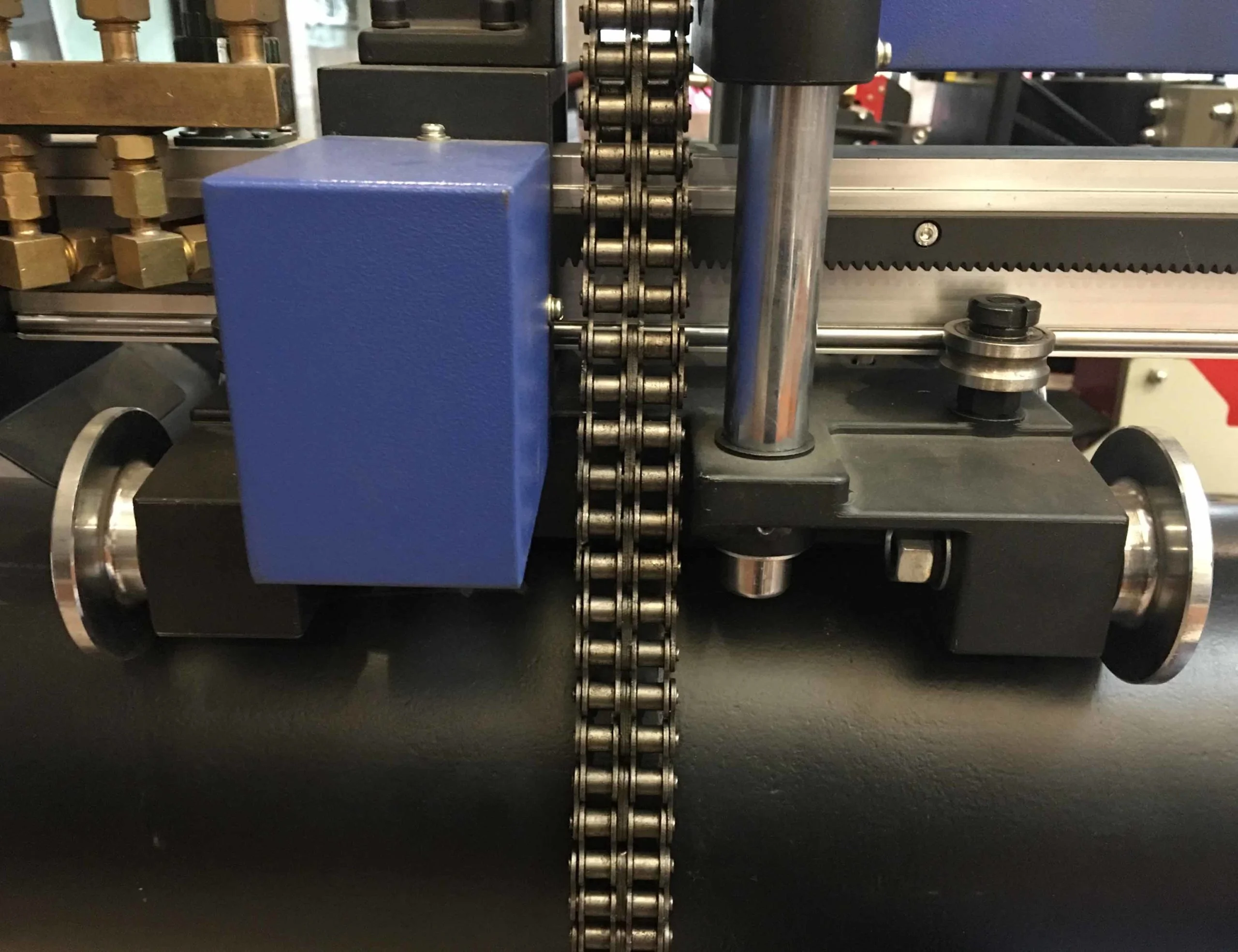

- Цепное колесо.
- Кронштейн.
- Кабель.
Модельный ряд
| Модели | PNC-500-A | PNC-500-B | PNC-1200-A | PNC-1200-B |
|---|---|---|---|---|
| Параметры сети | 220 В, 50 Гц | 220 В, 50 Гц | 220 В, 50 Гц | 220 В, 50 Гц |
| Длина направляющей | 650 мм | 850 мм | 1250 мм | 1550 мм |
| Длина резки | 300 мм | 500 мм | 900 мм | 1200 мм |
| Диаметр труб | 80-500 мм | 80-500 мм | 250-1200 мм | 250-1200 мм |
Комплектация
- Каретка с цепью – 1 шт.
- Тумба для инструментов – 1 шт.

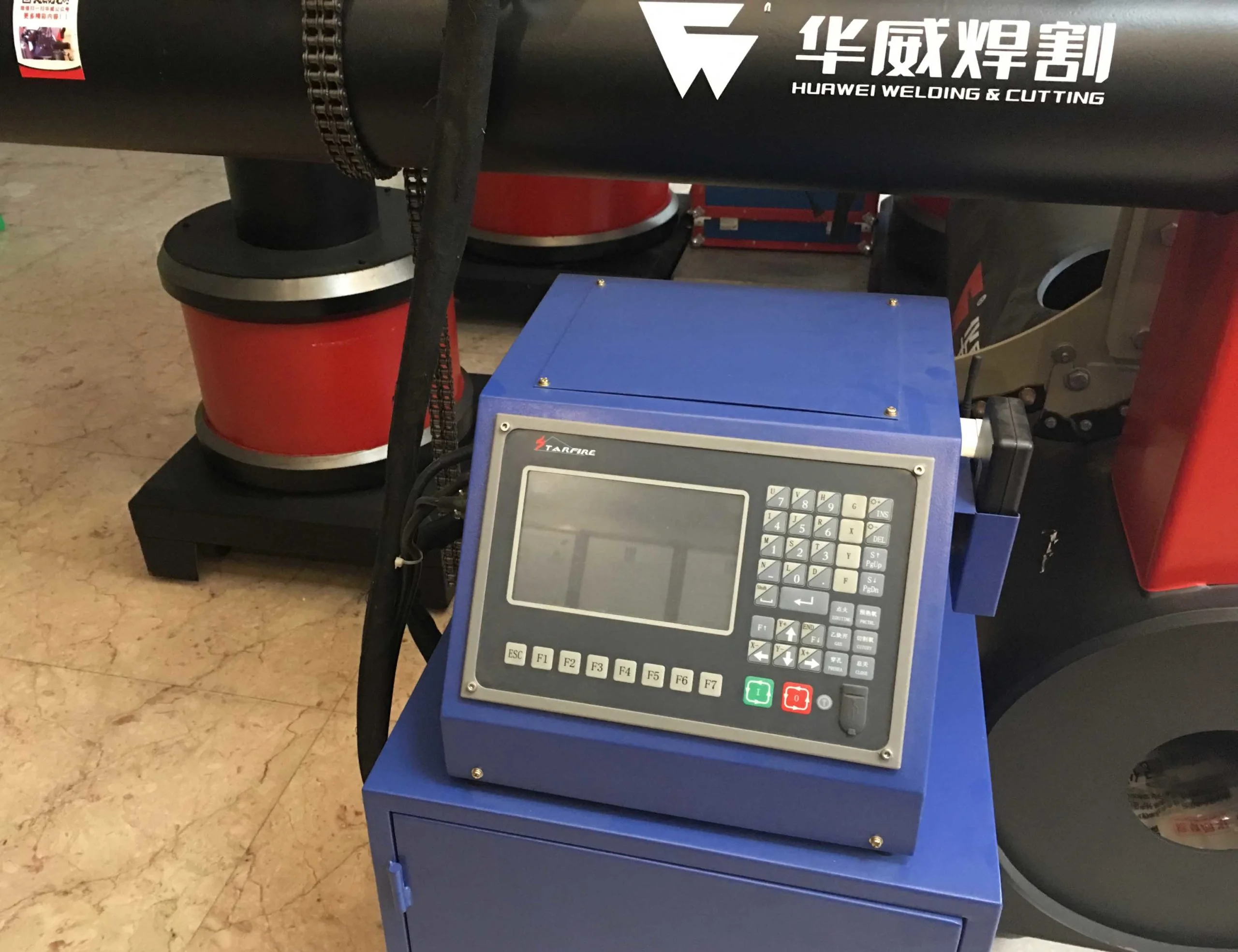

- Пульт управления – 1 шт.
- Пульт дистанционного управления – 1 шт.
- Штанга с газовым распределителем и резаком – 1 шт.
- Разъём подключения к газовому распределителю – 2 шт.
- Кабель питания – 1 шт.
- Комплект кабелей подключения пульта управления к каретке – 1 шт.
- Комплект (сопло + мундштук) G03-1 – 1 шт.
- Комплект (сопло + мундштук) G03-2 – 1 шт.
- Комплект (сопло + мундштук) G03-3 – 1 шт.
- Набор для очистки отверстий в мундштуках – 1 шт.
- Держатель газового резака – 1 шт.
- Держатель плазменного резака – 1 шт.
- Комплект ЗиП – 1 шт.
- Инструкция – 1 шт.
