Штуцеры и врезки: фигурная резка труб
Какая машина делает «седловину» в трубопроводе за один установ, чем фигурная резка труб экономит сборку обвязки, какие диаметры она тянет.
Что такое «седловина»
На сборке трубопровода с ответвлением (штуцер, тройник, врезка) меньшая труба должна стыковаться с большей по криволинейной поверхности. Если штуцер диаметром 89 мм врезается в магистраль 219 мм под прямым углом, конец штуцера должен иметь профиль «седловины» — вырез, повторяющий цилиндрическую поверхность магистрали. Без такого выреза стык будет с зазорами, сварной шов не закроет щель, и врезка не пройдёт пневмоиспытание.
Как раньше делали седловину
Стандартный способ — разметка по бумажному шаблону или линейке-«утке», потом газовый резак вручную. Точность — плохая: оператор «гуляет» по контуру, неровные участки приходится дорабатывать шлифмашиной. На сборке коллектора с 30–50 штуцерами это превращается в день работы бригады с переменным качеством. Хорошие сварщики держат точность ±2–3 мм, средние — ±5–7 мм, и под широкие зазоры приходится «закладывать» больше присадочной проволоки на шов.
Что меняет машина

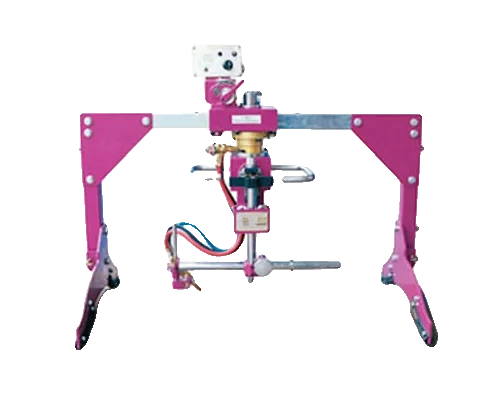

Машина фигурной резки труб делает седловину автоматически: оператор задаёт диаметр штуцера, диаметр и положение магистрали, угол врезки. Резак движется по программе с компенсацией кривизны поверхности; за один установ получается готовый профиль с допуском ±0,5 мм. Под сборку — без доводки.
| Параметр | Ручная разметка + газ | Машина фигурной резки |
|---|---|---|
| Время на одну врезку | 20–40 минут | 5–10 минут |
| Точность профиля | ±5–7 мм | ±0,5 мм |
| Доводка перед сваркой | 10–20 минут шлифмашиной | не нужна |
| Зависимость от оператора | высокая | низкая |
| Типовой объём в смену | 10–15 врезок | 40–60 врезок |
Диапазоны
Типовые машины фигурной резки труб работают в диапазонах:
- Диаметр штуцера — от 32 до 630 мм.
- Диаметр магистрали — от 60 до 1200 мм (имеется в виду «материнская» труба, в которую идёт врезка).
- Угол врезки — от 30° до 90° от оси магистрали.
- Толщина стенки штуцера — от 3 до 60 мм.
На большие диаметры берут машины с разъёмной конструкцией, чтобы крепиться к трубе на эстакаде без демонтажа.
Фаска одновременно
Современные машины снимают фаску одновременно с резом седловины: резак наклонён на 30° или 37,5°, и кромка штуцера сразу готова под одностороннюю V-разделку. Без машины эту операцию выполняли отдельно фаскоснимателем — это ещё 5–8 минут на штуцер. Совмещение даёт цикл от 4 до 8 минут на полностью готовый штуцер под сварку.
Применение в проектах
Самые массовые сценарии:
- Обвязка теплообменников и сосудов под давлением — десятки штуцеров на один аппарат.
- Коллекторы трубопроводов — от 5 до 50 штуцеров на коллектор.
- Технологические трубопроводы НПЗ — врезки приборов, отборные устройства, продувочные линии.
- Магистральные линии — врезки контрольно-измерительных устройств в эксплуатируемые трубопроводы.
Машины фигурной резки труб — в разделе каталога. Подбор под диапазон диаметров — через инженера.
